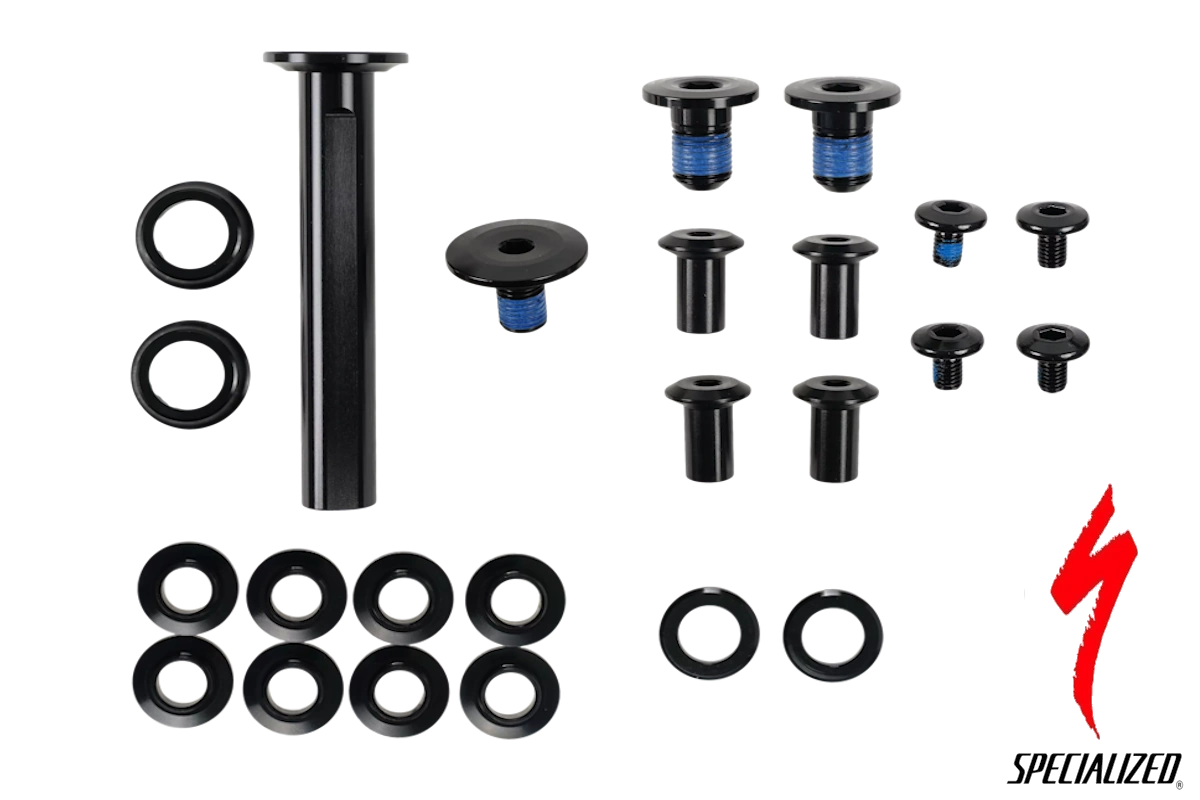

Descripción
- Eje de pivote principal 12 mm OD x 76 mm L Aleación Par de apriete: 89 in-lbf / 10 Nm 1 unidad
- Tornillo lado no transmisión para eje de pivote principal M8 x 1.0 P x 12,2 mm L Aleación Par de apriete: 89 in-lbf / 10 Nm 1 unidad
- Tornillo de pivote unión de bieleta a vaina y extensión de amortiguador M5 x 0.8 P x 8 mm L Aleación Par de apriete: 53 in-lbf / 6 Nm 4 unidades
- Eje de pivote unión de bieleta a vaina y extensión de amortiguador 8 mm OD x 13,5 mm L Aleación Par de apriete: 53 in-lbf / 6 Nm 4 unidades
- Tornillo de pivote unión de bieleta a tubo de sillín M10 x 1.0 P x 16 mm L Aleación Par de apriete: 89 in-lbf / 10 Nm 2 unidades
- Espaciador de pivote unión de bieleta a vaina y extensión de amortiguador 8 mm ID x 16,5 mm OD x 2,5 mm W Aleación 8 unidades
- Espaciador de pivote unión de bieleta a tubo de sillín 10,1 mm ID x 16,5 mm OD x 2 mm W Aleación 2 unidades
- Espaciador de pivote principal 12,1 mm ID x 19,5 mm OD x 3 mm W Aleación 2 unidades
DÓNDE SE UTILIZA
2026 Cuadro Chisel
2026 Chisel Comp
2026 Chisel
2025 Cuadro Chisel
2025 Chisel Shimano
2025 Chisel Comp Shimano
2025 Chisel
2025 CHISEL COMP EVO
2025 CHISEL COMP BRA
2025 CHISEL COMP
2025 CHISEL BASE BRA
BENEFICIOS CLAVE
Ajuste preciso Medidas específicas para los puntos de pivote del cuadro compatible
Funcionamiento consistente Ayuda a mantener la integridad del sistema de suspensión y reducir holguras
Mantenimiento correcto Facilita la sustitución de hardware sometido a desgaste o desmontajes repetidos
Durabilidad El respeto de tolerancias y pares de apriete contribuye a preservar la vida útil del sistema
RECOMENDACIÓN DE MONTAJE
Se recomienda instalación por un taller cualificado. Antes de la puesta en marcha, conviene verificar el par de apriete correcto en cada fijación, la posición correspondiente de cada eje, tornillo y espaciador, la ausencia de juego lateral o ruidos y el estado de rodamientos y superficies de apoyo.
